ГОСТ 10705-80

Труби сталеві електрозварні прямошовні ГОСТ 10705-80

ГОСТ 10705-80. Справжній стандарт поширюється на сталеві електрозварні прямошовні труби діаметром від 10 до 530 мм з вуглецевої і низьколегованої сталі, що застосовуються для трубопроводів і конструкцій різного призначення. Стандарт не поширюється на сталеві труби, що застосовуються для виготовлення теплоэлектронагревателей.

Сортамент.

Розміри і граничні відхилення труб повинні відповідати Гост 10704.

Технічні вимоги.

Сталеві електрозварні труби виготовляють згідно з вимогами цього стандарту і за технічними регламентами, затвердженими в установленому порядку.

В залежності від показників якості труби виготовляють наступних груп:

А – з нормуванням механічних властивостей спокійною, напівспокійної і киплячої сталі марок Ст1, Ст2, Ст3, Ст4 за Гостом 380 (категорії 4 за Гост 16523, категорії 1 по Гост 14637);

Б – з нормуванням хімічного складу з спокійною, напівспокійної і киплячої сталі марок Ст1, Ст2, Ст3, Ст4 по Гост 380 і Гост 14637, з спокійною, напівспокійної і киплячої сталі марок 08, 10, 15 і 20 за Гост 1050, із сталі марки 08Ю за Гост 9045, з низьколегованої сталі марки 22ГЮ з хімічним складом, наведеними в таблиці 1 (труби діаметром від 140 до 426 мм);

– з нормуванням механічних властивостей і хімічного складу з спокійною, напівспокійної і киплячої сталі марок Ст1, Ст2, Ст3, Ст4 за Гостом 380 (категорії 4 за Гост 16523 і категорій 2-5 за Гост 14637), з спокійною, напівспокійної і киплячої сталі марок 08, 10, 15, 20 за Гост 1050, із сталі марки 08Ю за Гост 9045, з низьколегованої сталі марки 22ГЮ з хімічним складом, наведеними в таблиці 1 (труби діаметром від 140 до 426 мм);

Д – з нормуванням випробувального гідравлічного тиску.

Труби виготовляють термічно обробленими (по всьому об'єму труби або по зварному з'єднанню), горячередуцированными і без термічної обробки. Вид термічної обробки по всьому об'єму труби вибирає виробник. За угодою виготовлювача з споживачем труби термічно обробляють в захисній атмосфері.

Труби із сталі марки 22ГЮ виготовляють термічно обробленими по зварному з'єднанню або по всьому об'єму, труби із сталі марки Ст1 – без термічної обробки.

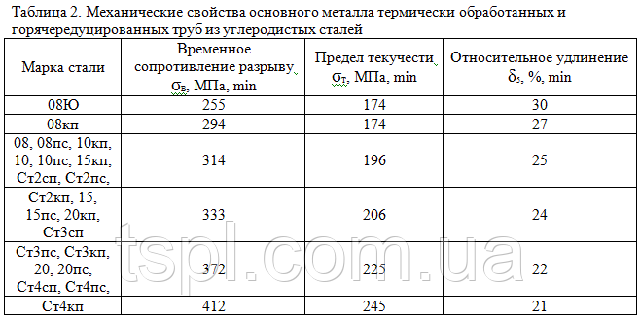

Механічні властивості основного металу термічно оброблених і горячередуцированных труб з вуглецевих сталей повинні відповідати нормам, зазначеним у таблиці 2. Механічні властивості термічно оброблених труб зі сталі марки 22ГЮ встановлюються за угодою сторін.

Примітка. На вимогу споживача труби з товщиною стінки 4 мм і більше зі сталі марок Ст3сп, 15, 15пс виготовляють з межею плинності 235 МПа, відносним подовженням 23%;
із сталі марок Ст4сп, 20, 20пс – з межею плинності 255 МПа, відносним подовженням 22%.
